Points LiDAR classifiés
Tous les points du nuage LiDAR HD IGN projetés dans le plan du profil : sol, végétation basse / moyenne / haute, bâtiment, eau, pont, sursol permanent. Filtrage par catégorie en un clic.
Module Profils — en long, en travers, PM
Profil altimétrique LiDAR en ligne — du tracé au PDF & DXF, en trois clics.
Dans le Studio d'analyse 3D de données LiDAR GEOMASTER, générez en quelques secondes un profil en long automatique sur n'importe quel tracé, explorez les profils en travers en temps réel au survol de la souris, configurez vos Points Métriques (PM) au pas voulu, et exportez un PDF technique ou un DXF iso 1:1 compatibles AutoCAD / Covadis / Mensura. Données LiDAR HD officielles de l'IGN, zéro installation.
Profils en travers temps réel
Survolez le long du profil en long : le profil en travers se met à jour en < 16 ms
Edition d'un rapport
GEOMASTER génere un rapport avec des profils en travers calculés tous les x mètres
Exports natifs DXF
Exporter toutes la bande du profil avec les points lidar, ainsi que les tracé de tous les profils
Source LiDAR HD IGN
Nuage de points officiel, précision altimétrique ±5 cm
Temps réel sur le travers
Index spatial bin 0,5 m · mise à jour instantanée au survol
Iso 1 m = 1 m strict
Règle d'or respectée partout : écran, PDF, DXF — zéro distorsion
DXF interopérable
Format R12 ASCII · AutoCAD, Covadis, Mensura, Civil 3D, QGIS
Workflow
Du tracé à l'export — en 4 étapes.
Pensé pour aller droit au livrable : pas d'import de MNT, pas de gestion de fichiers, pas de configuration de projet lourde. Vous tracez, vous paramétrez, vous exportez.
-
1
Tracer le profil dans la vue 3D
Activez l'outil Profil puis cliquez deux points A et B directement sur le nuage LiDAR de la vue 3D. GEOMASTER capture tous les points du nuage contenus dans un couloir paramétrable autour de votre tracé (±1 à 5 m par défaut) et génère le profil en long en moins de deux secondes.
-
2
Paramétrer les profils en travers & les PM
Dans le panneau gauche, ajustez la largeur d'étude des profils en travers, l'épaisseur de la bande d'échantillonnage, le pas des Points Métriques (de 1 à 30 m). Cliquez sur Générer la liste : les PM apparaissent sur le profil en long (traits gris, orange pour l'actif) et dans la liste cliquable.
-
3
Explorer les profils en travers en temps réel
Survolez le profil en long avec la souris : le profil en travers correspondant se met à jour instantanément (< 16 ms grâce à un index spatial). Cliquez sur un PM dans la liste pour le verrouiller, passez en plein écran pour une analyse fine du terrain naturel.
-
4
Exporter — PDF technique ou DXF
Trois exports en un clic : rapport PDF technique A4 paysage (capture Cesium en première page, plan 2D avec axe et PM, profils en travers en grille 2×2 par page), DXF 3D terrain (coords locales mètres, points LiDAR par layer, axes transversaux cotés) et DXF planche iso 1:1 (repère 2D coté, grille, cartouche ).

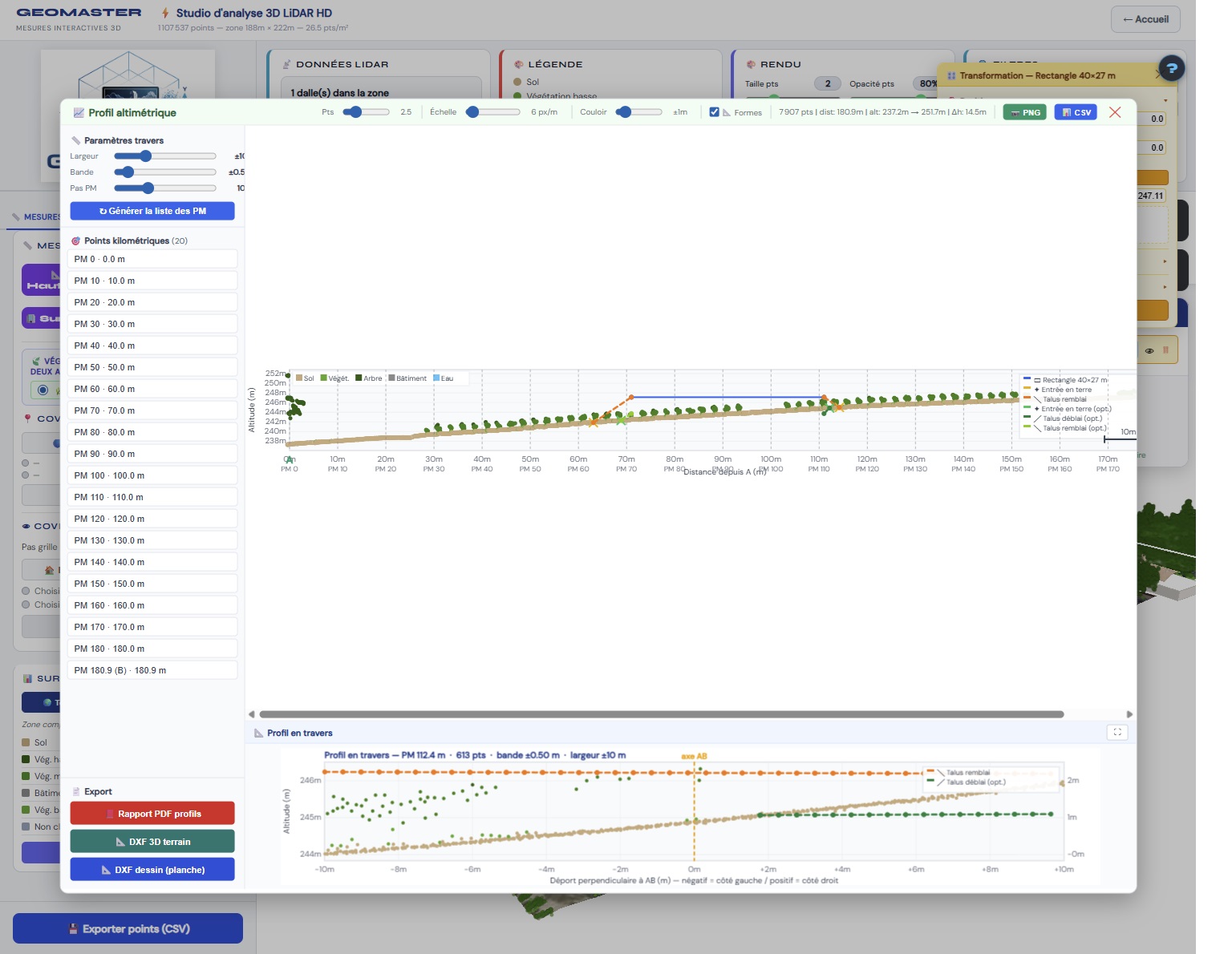

Profil en long
Ce que contient votre profil altimétrique LiDAR.
Un profil brut issu du nuage LiDAR HD IGN, fidèle à la topographie réelle — sans lissage excessif, sans exagération verticale, sans perte d'information.
Profils en travers
Les profils en travers sont générés automatiquement à une distance que vous définissez.z.
Zoom molette + scroll horizontal
Zoomez à la molette avec ancrage sur le curseur (le point sous la souris reste visible), puis faites défiler horizontalement sur toute la longueur du tracé. Axe d'abscisses curviligne, axe des Z en m NGF.
Couloir d'échantillonnage ajustable
Largeur du couloir autour du tracé réglable de 0,5 à 5 m. Permet d'affiner la définition du profil (couloir étroit pour un cheminement précis) ou d'élargir pour une moyenne plus robuste (couloir large).
Réticule interactif
Au survol du profil en long, un réticule affiche en direct l'abscisse curviligne, l'altitude Z du point LiDAR sous le curseur et sa classification. Cotations précises sans outil supplémentaire.
Formes projetées
Si votre projet contient des formes 3D (plateforme, volume, polygone), leur intersection avec le plan vertical du profil est dessinée automatiquement par-dessus le nuage — idéal pour visualiser une plateforme sur son TN.
Ce qui nous distingue

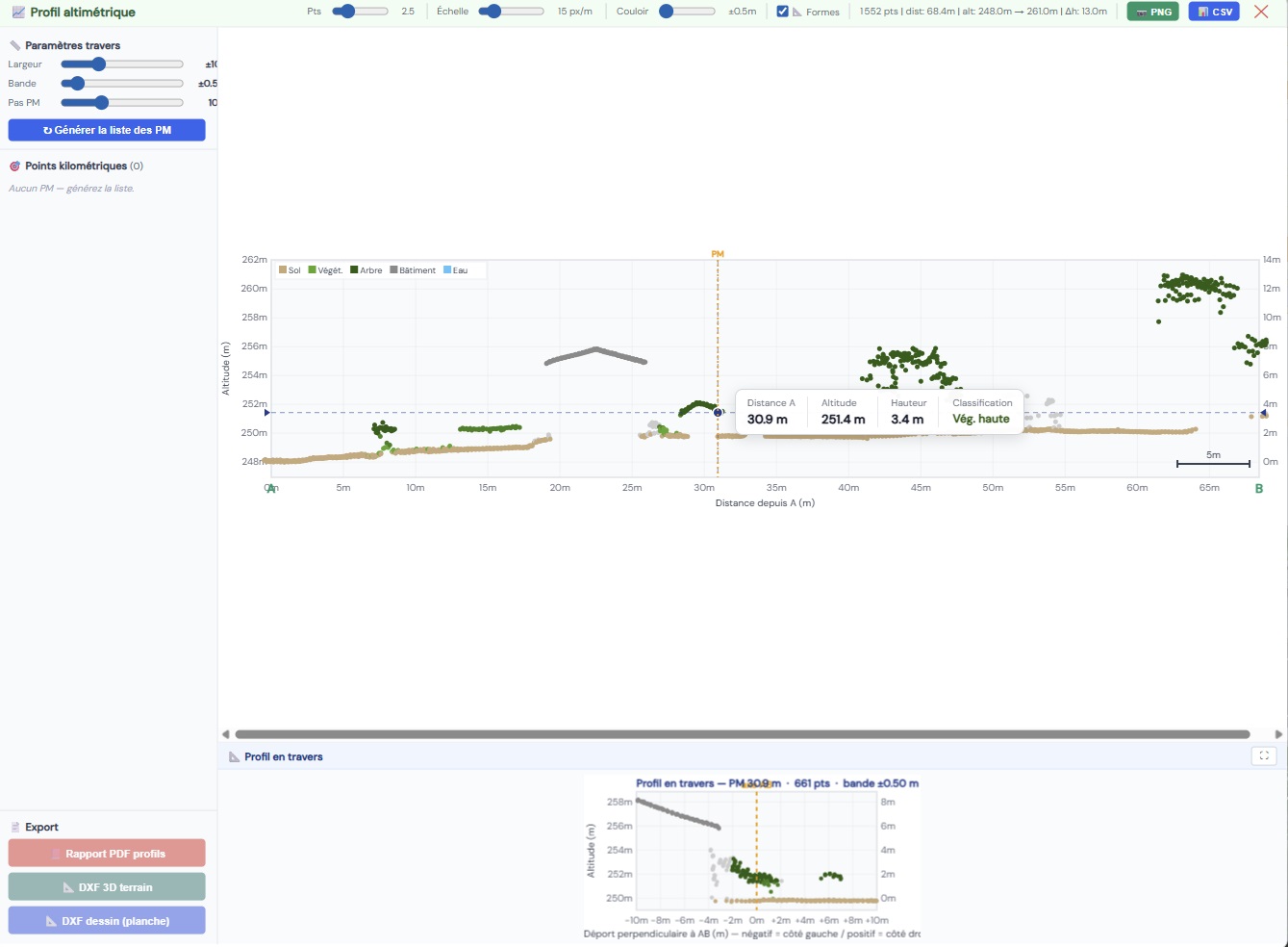

Les profils en travers en temps réel.
La fonctionnalité qu'on ne trouve dans aucun logiciel topo classique : passez la souris sur le profil en long, le travers correspondant se met à jour à chaque image. Vous ne regardez plus vos profils : vous les explorez.
Comment ça marche ?
Dès que vous validez le tracé A → B, GEOMASTER construit un index spatial bandé (bins de 0,5 m le long de l'axe) qui capture tous les points LiDAR dans une bande large (±32 m). Chaque survol de la souris déclenche une extraction en O(k) : seuls les bins autour du PM courant sont lus, et le profil en travers est redessiné en moins d'une image écran.
Ce que vous pouvez faire
- Balayer le profil en long pour repérer les points singuliers (ruptures de pente, fossés, talus…).
- Cliquer sur un PM dans la liste pour le verrouiller à l'écran pendant que vous continuez à survoler.
- Passer en plein écran pour une analyse fine de la section.
- Ajuster à la volée la largeur d'étude (±5 à ±30 m) et l'épaisseur de bande (0,25 à 2 m).
- Naviguer au clavier entre PM avec les flèches ← / →.
Points Métriques
Les PM, votre armature le long du tracé.
Contrairement aux PK routiers (kilométriques), les Points Métriques (PM) de GEOMASTER sont espacés au mètre — parfait pour des cheminements courts, des profils sur berges, des layons forestiers, des talus d'ouvrage. Vous choisissez le pas.
De 1 à 30 m, configurable
Pas par défaut : 5 m. Plage ajustable de 1 m (analyse fine sur petits linéaires) à 30 m (reconnaissance de longs tracés). Les PM 0 (A) et fin (B) sont systématiquement ajoutés.
Panneau de navigation
Tous les PM listés dans le panneau gauche avec label et abscisse curviligne. Clic = sélection, flèches ← / → pour naviguer, survol continu pour l'exploration libre.
Visualisation sur le long
Chaque PM matérialisé par un trait gris pointillé sur le profil en long, avec son label sous l'axe. Le PM sélectionné passe en orange. Clarté garantie même sur profils longs.
PM reportés en PDF et DXF
Dans le rapport PDF, les PM structurent la grille des profils en travers (4 par page). Dans les DXF, ils deviennent des axes transversaux cotés dans le layer AXES_TRAVERS, avec labels TEXT PM 0, PM 5, PM 10…

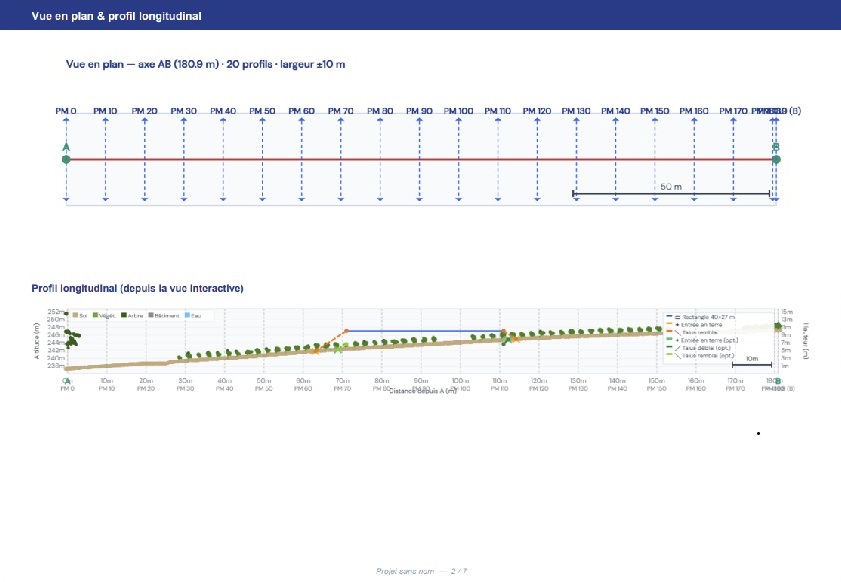

Export PDF
Un rapport technique prêt à livrer.
Généré côté navigateur en moins de deux secondes, à joindre à vos dossiers d'étude, vos notes techniques ou vos livrables clients.
Ce que contient le PDF
- Page de garde — capture de la vue 3D Cesium + panneau de synthèse (longueur, ΔZ, nombre de PM, paramètres).
- Plan 2D — vue en plan de l'axe AB avec les axes transversaux perpendiculaires à chaque PM et leurs labels.
- Snapshot du profil en long — vue d'ensemble du profil complet avec marqueurs PM.
- Profils en travers — grille 2 × 2, soit 4 profils par page, chacun avec son cartouche (PM, ΔZ, nb points), son échelle et ses axes cotés.
Règle d'or respectée
Chaque repère de profil est dimensionné avec la même échelle sur X et sur Z (pxPerM unique) : un mètre horizontal a exactement la même taille qu'un mètre vertical sur le papier. Aucune exagération, pas de confusion possible.

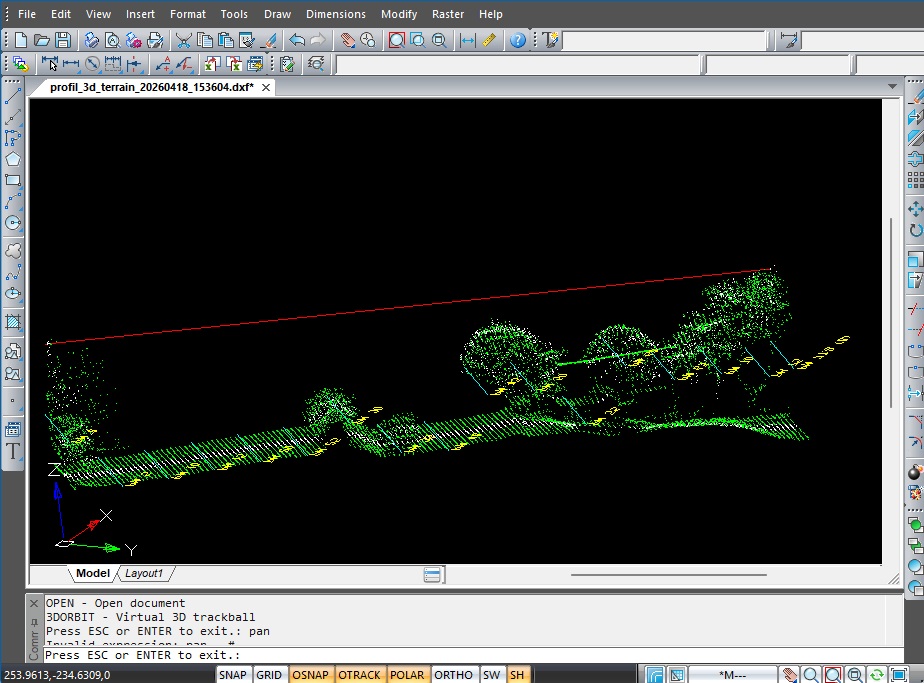

Export DXF
Vos profils dans AutoCAD, Covadis, Mensura, Civil 3D.
Deux modes d'export DXF au format ASCII R12 (AC1009) — le plus largement compatible avec l'ensemble des logiciels topo et SIG du marché.
Mode 3D terrain
Coordonnées locales en mètres, axes et entités géoréférencés entre eux. Layers : AXE_PROFIL_LONG, PTS_LIDAR_LONG, AXES_TRAVERS, PTS_LIDAR_TRAVERS, PM_LABELS. À ouvrir dans AutoCAD pour refaire vos propres profils ou superposer sur un projet existant.
Mode dessin iso 1:1
Repère 2D coté — 1 unité DXF = 1 mètre strict, règle d'or respectée. Chaque profil (long + travers) a sa propre planche avec cadre, grille adaptative, axes cotés, points LiDAR, polyligne enveloppe basse du sol et cartouche avec stats.
Compatibilité maximale
Format AutoCAD R12 ASCII lisible nativement par AutoCAD (toutes versions depuis R12), Covadis, Mensura, Civil 3D, QGIS, LibreCAD, BricsCAD, FreeCAD. Aucun plugin, aucun convertisseur.
Layers LiDAR préservés
Les classifications LiDAR (sol, végétation, bâti…) sont organisées sur des layers séparés. Vous filtrez, isolez, colorez comme bon vous semble dans votre logiciel CAO — les données brutes sont toutes là.
Pourquoi c'est décisif
La plupart des outils de visualisation LiDAR en ligne se ferment sur eux-mêmes. GEOMASTER fait l'inverse : votre profil LiDAR devient un fichier DXF que vous réutilisez dans votre chaîne de production habituelle. Pas de remise à plat de vos outils : GEOMASTER s'intègre à ce que vous avez déjà.
Pour un bureau d'étude, un géomètre ou un topographe, c'est la différence entre un beau visuel et un livrable exploitable.
Aperçu du module
Le module profils en images.
Quelques vues représentatives du Studio d'analyse 3D de données LiDAR sur la fonction profils : tracé, liste des PM, travers temps réel, PDF, DXF.
Pour quels métiers ?
Un module profils pensé pour le terrain.
Chaque fois qu'un axe, un cheminement ou un talus doit être étudié sur un terrain naturel, GEOMASTER fait gagner des heures de relevé et de saisie.
Bureau d'étude VRD
Profils en long de voiries en projet, profils en travers de talus, études préliminaires avant étude géotechnique. PDF technique et DXF à verser au dossier.
Géomètre-expert
Reconnaissance rapide de terrain sans déplacement : un profil LiDAR avec ses travers vaut un pré-relevé. Export DXF 3D exploitable dans Covadis / Mensura.
Topographe de chantier
Contrôle de cohérence entre relevés terrain et LiDAR HD IGN, prise de section rapide en phase préparatoire, génération d'axes transversaux pour implantation.
Paysagiste & aménageur
Étude de modelés de terrain, profils de cheminements, dimensionnement de terrasses et murets sur topographie existante. Rendu PDF pour dossier projet.
Gestionnaire d'ouvrage
Profils de digues, berges, remblais ferroviaires ou routiers, pistes DFCI : inspection périodique sans mobilisation d'équipe topo. Historique sur plusieurs millésimes.
Particulier & auto-constructeur
Étude de profils pour construction sur terrain en pente, cheminements, plateformes de piscine. Rendu lisible par des non-initiés, exportable en PDF.
Questions fréquentes
Profils LiDAR — ce que vous voulez savoir.
Qu'est-ce qu'un profil en travers en temps réel ?
Dans GEOMASTER, le profil en travers se recalcule à chaque mouvement de souris sur le profil en long. Vous voyez en direct la section du terrain à l'emplacement survolé — sans clic, sans attente. Technique peu répandue dans les outils topo classiques, rendue possible par un index spatial bandé (bins de 0,5 m) construit une seule fois à la validation du tracé.
Quelle précision altimétrique ?
GEOMASTER s'appuie sur le LiDAR HD officiel de l'IGN (programme LiDAR HD France), dont la précision altimétrique est de ±5 cm et la densité typique de 10 à 50 points/m². Les profils générés restituent cette précision sans lissage.
Peut-on importer le DXF dans Covadis, Mensura ou Civil 3D ?
Oui. Le format produit est du DXF ASCII AC1009 (R12), lisible nativement par l'ensemble des logiciels topo et CAO du marché, sans conversion. Testé avec AutoCAD, Civil 3D, Covadis, Mensura, BricsCAD, LibreCAD, QGIS, FreeCAD.
Pourquoi des PM (Points Métriques) et pas des PK ?
Les PK (points kilométriques) sont une convention routière pour les longs itinéraires. Le LiDAR HD s'utilise souvent sur des linéaires plus courts (cheminements, talus, ouvrages, berges…) où un pas de quelques mètres est plus pertinent. GEOMASTER vous laisse configurer ce pas de 1 m à 30 m.
Le DXF est-il géoréférencé en Lambert-93 ?
Le DXF 3D est produit en coordonnées locales mètres (projection planaire autour du point de référence du projet). Les entités sont cohérentes entre elles en unités métriques. Un recalage ultérieur en Lambert-93 est possible dans votre logiciel CAO via une translation / rotation si nécessaire. Un export direct Lambert-93 est à l'étude.
Combien de PM par profil maximum ?
Aucune limite technique imposée. En pratique, un rapport PDF avec 40 à 60 PM (soit 10-15 pages de profils en travers à 4 par page) reste lisible. Au-delà, mieux vaut augmenter le pas ou découper le tracé en plusieurs profils.
Puis-je tracer une polyligne (plusieurs segments) ?
Pour l'instant, le tracé se fait sur un segment A→B unique. Le support des polylignes multi-segments avec rebranchement automatique des profils en travers est prévu dans une prochaine version.
Puis-je exporter uniquement certains PM ?
La sélection partielle des PM avant export est en projet. Aujourd'hui, le PDF et les DXF intègrent tous les PM de la liste. Si vous voulez filtrer, ajustez le pas avant de régénérer la liste.
Prêt à générer votre premier profil LiDAR ?
Du tracé au DXF en moins de 3 minutes.
Le Studio d'analyse 3D de données LiDAR GEOMASTER vous offre 5 ha à l'inscription. Aucune installation. Données LiDAR HD IGN incluses. Votre premier profil en long, ses travers en temps réel et leurs exports PDF & DXF, en moins de 3 minutes.
